镀锌格栅板|格栅板平台设计
格栅板平台设计
格栅板平台
格栅板平台设计二个系列，称I系列格栅板平台及II系列格栅板平台。格栅板平台由格栅和框架（由槽钢及角钢焊制）组成，见图1。
图1 格栅板平台
设计荷载
通行平台按2kN/m2等效均布荷载设计，为I系列格栅板平台。检修平台及梯间平台按4kN/m2等效均布荷载设计，为II系列格栅板平台。取值依据工业钢平台，国标代号：CB40534-83。
格栅板平台规格尺寸
格栅板平台宽度为600、800、1000三种（其中宽度600的平台不能单独使用，只能拼接），长度为1000-8000.。
格栅板平台尺寸偏差
格栅板平台尺寸偏差见表所示
格栅板
1、选用材料
I系列格栅板平台选用G203/30/100制作，II系列格栅板平台G205/30/100制作。表面处理有镀锌和油漆两种方式，油漆价格虽然低于镀锌价格，但是油漆后，原版重量约增加12-16%;而经镀锌后原版重量约增加7%，采用油漆还是镀锌格栅板，有设计者决定。
2、格栅的组成
格栅板由纵条（负载扁钢）横条（扭绞方钢）及包边（扁钢）组成。见下图2。
图2 格栅板
3、格栅铭牌
安装时为了便于查找堆放处不同尺寸的格栅，应设置格栅铭牌。设置位置：置于两包边外侧的中间位置。铭牌示例：如下图。拼音字母采用大写，字体高度为10mm，笔画粗度为1mm,字母间隙为4mm,阿拉伯字母采用10号字。如图3
图3 格栅铭牌
框架
1、框架由槽钢和角钢焊接而成

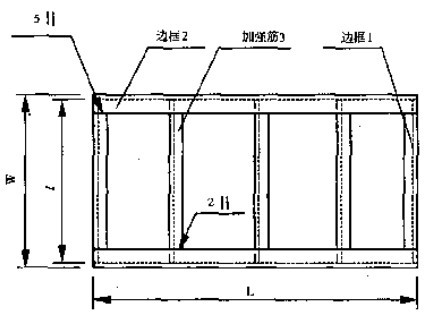

图4 框架尺寸图
2、 型钢镶接锁口尺寸
槽钢与槽钢镶接锁口尺寸
图5 槽钢与槽钢的镶接图
角钢与槽钢镶接锁口尺寸
图6 槽钢与角钢的镶接图
格栅与框架的固定
格栅与框架的固定方式有两种：（1）焊接（2）安装架。一般平台必须采用焊接，只有需要安装活动平台，或者起吊孔洞须铺设盖板时，方可采用安装架。
1、焊接：每块格栅焊接四点，具体位置在格栅每个角第一根扁钢上，焊缝长度不小于20mm,焊后应用银粉涂刷被熏黑的地方。
图7 格栅板的焊接图
2、安装架：每块格栅至少应用四个安装夹，安装夹由厂家配套供货。
平台支点的允许跨距
平台的支撑可采用单跨简支方式，见图8。当平台长度超过表列挠度条件的许用跨距长度时，需在跨距内增设中间支点。
图8 单跨简支梁
除单跨简支梁，也可根据工程的具体情况，采用双悬臂的单跨简支梁，或单悬臂的单跨简支梁，分别见图9和图10。其允许跨度，设置者根据工程情况经计算后确定。
图9 具有双悬臂的单跨简支梁
图10 具有单悬臂的单跨简支梁
单跨简支梁平台允许的最大跨距表
